Tutorial: Come Creare Blueprint su Inkscape - Armi

Vi siete mai chiesti come alcuni #Cosplayer riescano a costruire Armi e Props assurde mantenendole perfettamente proporzionate e dettagliate?

E' tutto merito del cartamodello!

Caterina, Aka PandAmonium Cosplay, ci propone questo bellissimo #Tutorial riguardante la creazione di #Cartamodelli e #Blueprint perfetti con #Inkskape, un software gratuito che per noi Cosplayers è una manna dal cielo!

Vi lascio nelle sue mani e ricordatevi di commentare e spammare se lo trovate utile.



Nessun #Cosplay è veramente completo senza il suo accessorio, il più delle volte questo accessorio è un’arma, quindi che sia un martello gigante, uno spadone a due mani, un mazzafrusto o il bastone di un

mago, non possiamo metterci a lavoro senza prima avere un cartamodello a farci da guida.

Possiamo scegliere di tracciarlo a mano libera, armandoci di carta e penna, oppure tramite computer, ma come si fa? quale programma

scarico? come funziona? e poi come lo stampo? niente panico, cercheremo di svelare questi arcani.

Il modo più comodo per realizzare i cartamodelli al computer è tramite Inkscape, un programmino piuttosto facile da utilizzare, ma cosa ancora più importante, gratuito!

Per prima cosa andiamo a scaricarlo, io ho la versione 0.92

Clicca qui per Scaricarlo



Una volta terminata l’installazione ci troveremo davanti alla nostra pagina bianca, pronti a dare il via al nostro primo progetto.


Adesso arriva il momento tanto temuto, quello di trovare delle immagini di riferimento chiare, che ci permettano di capire bene i dettagli che caratterizzano la nostra arma e che dovremo cercare di replicare.

Se siete particolarmente fortunati, riuscirete a reperire delle immagini nitide, questo ci semplifica il lavoro e ci permette di realizzare il cartamodello in tempi brevi dato che riusciamo a vedere bene tutti i dettagli, in caso contrario armiamoci di pazienza (e di

occhiali) e diamo il via alla creazione del nostro cartamodello.

Iniziamo con qualcosa di semplice, come esempio una spada

classica

(in questo caso Excalibur da Fate)


Adesso, per iniziare a tracciare il nostro cartamodello ci occorre lo strumento “Disegna tracciati”.

In alto troviamo le modalità dello strumento, “crea tracciato BSpline” (per un tracciato stondato) e “crea una sequenza di tracciati lineari” selezioniamo quest’ultimo.


Adesso andremo a dividere la nostra immagine in due parti uguali, quindi clicchiamo sulla punta della spada e tracciamo una linea retta, che inizialmente sarà verde.


Adesso premendo il tasto destro del mouse la nostra linea diventerà nera e sarà un tracciato a tutti gli effetti. (in questo modo andremo a creare metà spada e poi la specchieremo per ottenere il cartamodello completo, ma potete anche tracciare direttamente il contorno dell’arma per intero. In caso di immagini non speculari siete obbligati a farlo dato che le due

metà non risultano perfettamente uguali.)



Zoomiamo un po’ (usando la lente d’ ingrandimento).

La punta della nostra spada è stondata, quindi utilizziamo la modalità per ottenere un tracciato stondato ”crea tracciato Bspline”.

Partiamo sempre cliccando sulla punta della spada e tracciamo un piccolo segmento che consolideremo premendo il tasto destro del mouse.



I quadratini che vedete sono i “nodi” e compariranno alla fine di ogni segmento che farete o cliccando il tasto sinistro via via che vi muovete.

I nodi rendono flessibile il tracciato e più facilmente modificabile.

Grazie allo strumento “Modifica tracciati dai nodi” possiamo vedere dove abbiamo creato i nodi e muovere i segmenti. Per far aderire perfettamente il tracciato alle linee della nostra arma basta cliccarci sopra e spostarlo.


Una volta terminata la parte incurvata, ci troviamo davanti ad un segmento lineare, quindi torneremo ad utilizzare la modalità lineare.


La guardia della spada è stondata, quindi ripartendo dall’ultimo nodo creato andiamo a tracciarla con la modalità “Crea tracciato Bspline”

Creiamo i nodi cliccando con il tasto sinistro del mouse.


E proseguiamo in questo modo alternando le modalità incurvata/lineare fino a completare la silhouette dell’arma.

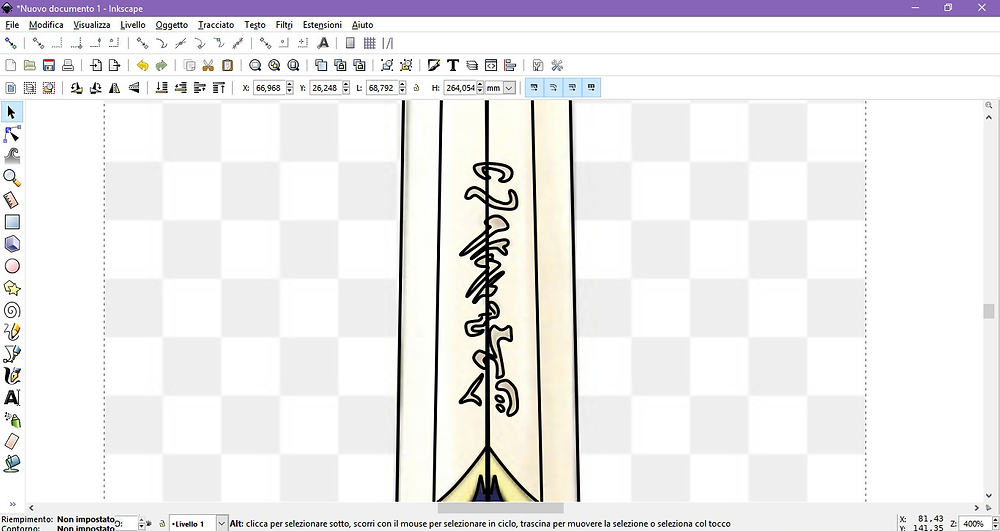

Adesso con la stessa procedura tracciamo i dettagli della lama.


Con il tempo potete utilizzare anche solo la modalità tracciato BSpline che regolerete dopo con i nodi, ma per prenderci la mano, conviene alternare le due modalità.


Noterete che i nodi vicini si uniscono in automatico, questo può risultare fastidioso nel momento in cui vi trovate a creare cartamodelli particolarmente dettagliati, perché rischia di

scombussolarvi il tracciato collegando segmenti che in realtà non vorreste collegare.

Quindi vi basta cliccare su “Attiva gancio” per disattivare questa funzione.


Una volta terminata la nostra metà di cartamodello, clicchiamo sul cursore del mouse e

selezioniamo tutto.


Tasto destro, raggruppa.

In questo modo uniremo tutti i segmenti creati e ne otterremo uno unico, la metà della nostra arma.


Copiamo la nostra metà.


E incolliamo. (Wuoooaahh)


Clikkiamo su “Riflette orizzontalmente i tracciati selezionati” per ribaltare la metà ottenuta.


Adesso non ci resta che unire le due metà.

Se si avrà attiva ancora la funzione che collega in automatico i nodi basterà avvicinarsi un po’ e le due parti si uniranno da sole.


Molto spesso le due metà non coincidono o si sovrammettono, in questo caso cliccate due volte sul tracciato e noterete che compariranno delle frecce nere che vi permetteranno di inclinare i due lati per farli aderire al meglio, se non dovessero combaciare potete anche aggiungere tracciati ed aggiustarlo a mano libera.

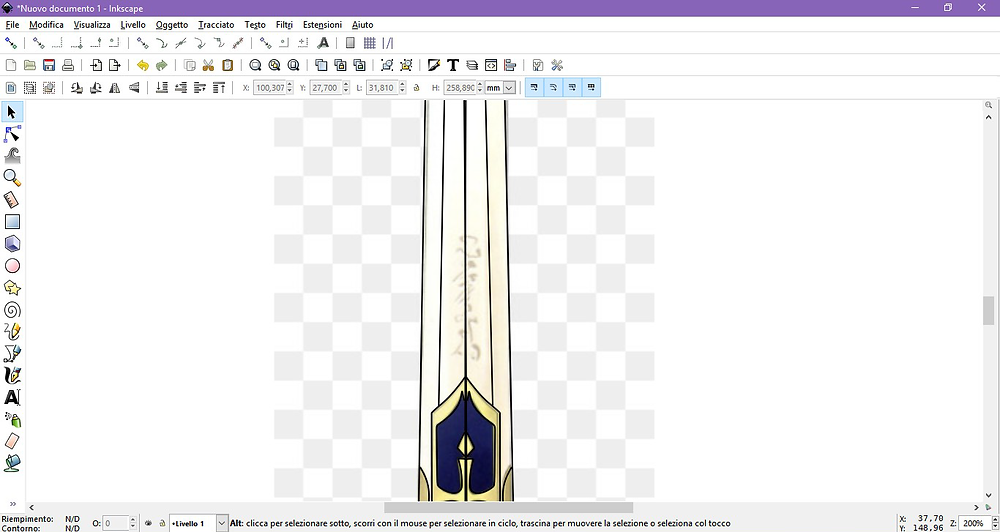

Ora tracciamo i dettagli della spada..


Adesso clicchiamo con il tasto destro sull’immagine che fino ad ora abbiamo usato come sfondo e la tagliamo.


Adesso avremo il nostro cartamodello, in caso, ultimiamo i ritocchi per unire al meglio le due metà. Se volete potete cancellare la linea centrale, basterà selezionarla grazie allo strumento “Modifica tracciati dai nodi” e tagliarla.

Sempre grazie a questo strumento possiamo sistemare le giunture delle due parti.

PS: può capitare che un tracciato raggruppato si divida se cliccate più volte su un suo segmento, in questo caso basterà selezionare tutto e raggruppare di nuovo.



A questo punto il nostro cartamodello è apparentemente pronto, ma in realtà quello che vediamo non è altro che un mucchio di tracciati non legati tra loro, quindi se provassimo a spostarlo lo smonteremmo senza pietà.

Ma niente panico, selezioniamo tutto, tasto destro, raggruppa.


Adesso che abbiamo il nostro cartamodello definitivo che non rischia di scomporsi, possiamo regolarne le dimensioni.

File, proprietà del documento.


Impostiamo l’unità di misura, centimetri ed inseriamo le dimensioni dell’arma, altezza e larghezza.

(Proporzionandola in base alle vostre misure)


Adesso la pagina sotto al nostro cartamodello avrà assunto le dimensioni da noi inserite e la nostra spada sembrerà uno stuzzicadenti..

Aaww..ma guardatela, è adorabile.

Ma a meno che non stiate facendo il cosplay di Polly Pocket..


Non ci resta che adattarla alle dimensioni del foglio.


Ora andiamo su File, salva come.


Portable Document Format (PDF)




Adesso apriamo il nostro cartamodello in PDF e stampiamolo.


File, stampa e selezioniamo Poster.


Alla fine avrete un vero e proprio poster composto da fogli A4.

Non vi resta che unirli per ricreare l’immagine ed ecco il vostro cartamodello delle dimensioni giuste!

Con questo procedimento potete creare qualsiasi tipo di cartamodello, anche il più dettagliato, ovviamente questo richiederà molto più tempo...

moolto...mooolto di più.. : )


Ma risulterà incredibilmente utile quando andrete a realizzare il pezzo in questione.

Potete anche scegliere di lavorare su livelli, oppure utilizzare tracciati di colori diversi in modo tale da riconoscere meglio le varie parti della vostra arma, creare un cartamodello grezzo o super dettagliato, insomma con Inkscape potete sbizzarrivi.


Spero di essermi spiegata bene, e che questo tutorial vi sia stato

utile.

Vi assicuro che è più facile a farsi che a dirsi e in poco tempo

riuscirete a prenderci la mano.

Io credo in voi.



Caterina.




Seguitemi su Facebook e Instagram!


Facebook: PandAmonium_Cosplay

Instagram: @pandamonium.cosplay
